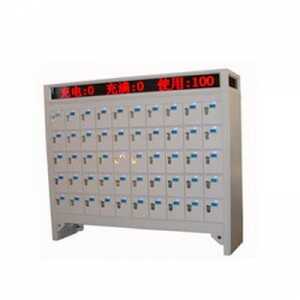

矿灯充电架的电源是如何研制的

我国现有的矿灯充电架电源绝大多数使用线性电源，可为100多盏矿灯同时充电，存在能耗大、效率低、体积大、成本高等不足，因此，本公司研制的一种用于矿灯充电架的开关电源，代替传统的线性电源，对于节能降耗，提高充电效率具有十分重要的意义。 本文在分析充电架用电源电压低、电流大、功率高等特点的基础上，首先根据开关电源的原理，提出了低电压大电流的大功率充电电源方案并进行了设计。

通过电路设计，研制了整流滤波电路，使开机浪涌电流得到了抑制，把交流电变换成了高压直流电，供给DC／DC变换器；通过计算和筛选，确定了大功率DC／DC变换模块，作为主电路的功率元件，将高压整流滤波电路产生的高压直流电变成高频脉冲直流电，送到主变压器变换成低频脉冲直流电；采用降压电路控制芯片UC3573和电压补偿原理设计了小功率DC／DC变换器电路，为辅助电路提供电源；采用均流控制芯片UC3907设计了电源的均流控制电路，使功率模块具有可并联功能，实现了整机电源模块并联组成的大功率的电源系统。提出了抑制开关电源的电磁干扰措施，对减少开关电源的损耗至关重要；散热器以及风扇的使用，起到了双重散热的功效。 研制的样机在实验室的运行结果表明，该系统实现了设计要求的功能，且结构简单，性价比高，维护方便，适用性强。
