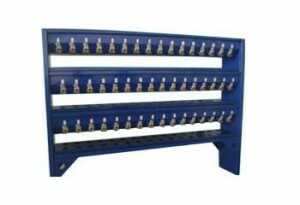

KTSB系列自动稳压型矿灯充电架

KTSB(W) 系列自动稳压型矿灯充电架是供矿灯蓄电池直接供电的充电源进行充电。本充电架采用恒压并联的充电方法，充电非常简单，在矿灯蓄电池充电的末尾，充电的电流在零点一安培以下，不会过充电。如果暂时的不适用矿灯蓄电池，可以不下架。每个放电的程序不同的矿灯蓄电池都可以随时的上架充电，互不干扰。

KTSB(W) 系列自动稳压型矿灯充电架的工作原理：

当电网的负载波动或者是电压波动时而引起的输出整流电压波动时，通过改变饱和电抗器的电抗变化来达到稳压的效果，但是由于矿灯充电的电流时一个变量，而且电网电压也是一个变化量。这两个量在不停的变化，使矿灯充电的电压同时做出相应的变化，影响矿灯冲点的质量，在加入了稳压装置之后这个变化量从输出端的a b两点取出，与控制器中的标准量进行精密比较，然后再经过c点输出一个自动调整的变化量，在放大之后自动控制直流激磁电流的变化，从而使输出电压保持在整定值的正常分为之中，进而达到自动稳压的目的。

KTSB(W) 系列自动稳压型矿灯充电架的技术参数：

类型 额定交流输入 额定直流输出 额定输出功率 充电能力(矿灯数量) 稳压精度

类型 额定交流输入 额定直流输出 额定输出功率 充电能力(矿灯数量) 稳压精度

电压 电流 电压 电流

KTSB-60W 单相 220V/50Hz 4.9A 5±0.1V 90A 450W 54盏

＜± １％

KTSB-102W 三相 380V/50Hz 2.4A 150A 750W 102盏
