矿用102型矿灯充电架

  发布时间:2017-06-17 标签: 矿灯充电架 浏览:935

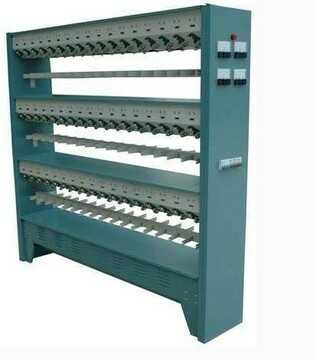

本充电架分为双面三层,每面每层可放矿灯蓄电池17盏,每个充电回路都是充电指示器,以指示充电电流,若矿灯蓄电池能量不足,亦可充电。

本充电架安装于具有下列条件的矿灯房:

1、周围介质温度不超过40℃和不低于-30℃。

2、海拔不超过2000米。

3、空气相对湿度不大于85%。

4、灯房设于井上,没有剧烈的震动和冲击的地方。

5、室内空气流通,无导电尘埃存在。

6、没有水或其他液体浸入。

充电架的充电线路:

本充电架分为双面三层,每面每层可放矿灯蓄电池17盏,每个充电回路都是充电指示器,以指示充电电流,若矿灯蓄电池能量不足,亦可充电。

硅整流器电气原理:

工作原理:当电网电压波动或负载波动而引起输出整流电压波动时,通过改变饱和电抗器的电抗变化来达到稳定电压的目的。由于矿灯充电电流是一个变化量,而电网电压也是一个变化量,这两个量的不断变化,使矿灯充电电压同时作相应的变化,影响矿灯充电质量。加入稳压装置后这个变化量从输出端a、b二点取出,与控制器内部的标准量进行精密比较,再经c点输出一个自动调整的变化量,放大后自动控制直流激磁电流的变化,使输出电压保持在整定值5±1%的范围内,达到自动稳压的目的。
